区域控制装置

    区域控制装置采用箱体壁挂式设计，主要是为分区内的灭火装置提供电源转换控制，能接收各分区内灭火装置报警信号，与集中控制装置进行信息交换并能根据集中控制装置的指令对分区的灭火装置实施控制，报警，故障等查询。

    主要技术指标：

    ■可同时控制32台装置

    ■提供2路AC220V电源

    ■双路485远程通迅

    ■功率损耗<3W

    ■内设报警、控制、调试等转换接线端子

    功能说明

    区域控制装置是为了方便工程的调试、验收和日后维护而开发的。主要技术指标：

    2路AC220V控制开关

    端子最大允许电流10A

    ③内设报警、故障、远程通迅等转接端子。

    端子的定义与描述

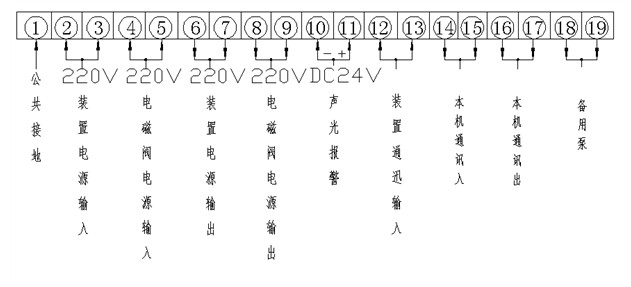

   区域控制装置接线端子定义

    内部接线端子功能说明：

    ●接线端子1：公共接地线端子，从集中控制装置引入，最后与各防火分区的灭火装置连接。

    ●接线端子2、3：各防火分区内的AC220V灭火装置电源输入，从集中控制装置引入（奇：火线、偶：零线）。

    ●接线端子4、5：各防火分区内的AC220V控制电磁阀电源输入，从集中控制装置引入（奇：火线、偶：零线）。

    ●接线端子6、7：输出接各防火分区内的灭火装置。

    ●接线端子8、9：输出接各防火分区内的控制阀端子。

    ●接线端子10、11：输出接声光报警器（DC24V）。

    ●接线端子12、13：各防火分区远程通迅输入端，从灭火装置中引入。

    ●接线端子14、15：接集中装置通讯输出端。

    ●接线端子16、17：远程通迅输出端，输出与电脑主机或集中控制装置连接。

    ●接线端子18、19：备用端扩展用。
